브라우저로 연결하기에 하드웨어 등록

브라우저로 연결하기란?

‘브라우저로 연결하기’이하 ‘하드웨어 웹연결’은 web serial api을 사용하여 브라우저와 하드웨어 기기를 직접 연결하는 기능입니다.
기존의 엔트리 하드웨어는 “사용자 기기 <=> Entry HW 프로그램 <=> 엔트리 만들기 웹 페이지“ 의 구조를 가지고 있습니다.
하드웨어 웹연결은 Entry HW 프로그램을 사용하지 않고 “사용자 기기 <=> 엔트리 만들기 웹 페이지”의 구조를 가집니다.

사용자 입장에서는 사용이 간편하고, 개발자 입장에서도 entry-js의 코드만 관리하면 된다는 장점이 있습니다.
하지만, 펌웨어와 드라이버 제공이 불가능하기에 하드웨어 제조사에서 별도의 안내를 해야하고 실험적이 기능이기에 연결이 불안정할 수도 있습니다


유의사항


PR 파일 간략 설명

HwLite_select1

이 단원에서는 최종적으로 제조사가 entryjs에 PR해야할 파일 작성시 유의사항과 간략한 역할을 기술합니다.
하드웨어 웹연결을 지원하기 위해선 아래 3종류의 파일이 필수적으로 추가되어야 합니다. 아래 3파일을 작성후 entryjs의 develop-hw로 PR부탁드립니다.

block_모듈명 _lite.js

metadata_모듈명 _lite.json



block_ 모듈명 _lite.js 구조 설명

WS가 실행되었을경우, Entry.모듈클래스 를 추가하는 함수가 즉시 실행됩니다.
이 파일에 정의되는 모듈클래스 구조와 역할은 다음과 같습니다.

모듈클래스

'use strict';

(function () {
    Entry.ArduinoLite = new (class ArduinoLite {
        constructor() {
            this.id = '010101'; // id는 6자리 모두 입력해야 합니다.
            this.name = 'ArduinoLite';
            this.url = 'http://www.arduino.cc/';
            this.imageName = 'arduinolite.png';
            this.title = {
                ko: '아두이노 우노',
                en: 'Arduino Uno',
            };
            this.duration = 32; // 엔트리js에서 기기와 통신하는 함수를 호출하는 duration 간격입니다.
            this.blockMenuBlocks = [
                'arduinolite_get_number_sensor_value',
                'arduinolite_get_digital_value',
            ];
            this.portData = {
                baudRate: 9600,
                duration: 32, // web serial api에서 기기와 통신하는 duration 간격입니다.
                dataBits: 8,
                parity: 'none',
                stopBits: 1,
                bufferSize: 512,
                constantServing: true,
            };
            this.readablePorts = [];
            this.setZero();
        }

        setZero() {
            this.port = new Array(14).fill(0);
            this.digitalValue = new Array(14).fill(0);
            this.remoteDigitalValue = new Array(14).fill(0);
            this.analogValue = new Array(6).fill(0);
            this.readablePorts = _range(0, 19);

            if (Entry.hwLite && Entry.hwLite.serial) {
                Entry.hwLite.serial.update();
            }
        }

        // 디바이스에서 값을 읽어옵니다.
        handleLocalData(data) {}

        //디바이스에 값을 씁니다.
        requestLocalData() {
            const queryString = [];
            // ...
            return queryString;
        }

        setLanguage() {
            return {
                ko: {
                    template: {
                        arduinolite_text: '%1',
                        arduinolite_get_sensor_number: '%1',
                        arduinolite_get_port_number: '%1',
                    },
                    Device: {
                        arduinolite: '아두이노',
                    },
                    Menus: {
                        arduinolite: '아두이노',
                    },
                },
                en: {
                    template: {
                        arduinolite_text: '%1',
                        arduinolite_get_sensor_number: '%1',
                        arduinolite_get_port_number: '%1',
                    },
                    Device: {
                        arduinolite: 'arduinolite',
                    },
                    Menus: {
                        arduinolite: 'ArduinoLite',
                    },
                },
            };
        }

        getBlocks() {
            return {
                arduinolite_get_sensor_number: {
                    color: EntryStatic.colorSet.block.default.HARDWARE,
                    outerLine: EntryStatic.colorSet.block.darken.HARDWARE,
                    skeleton: 'basic_string_field',
                    statements: [],
                    params: [
                        {
                            type: 'Dropdown',
                            options: [
                                ['0', 'A0'],
                                ['1', 'A1'],
                                ['2', 'A2'],
                                ['3', 'A3'],
                                ['4', 'A4'],
                                ['5', 'A5'],
                            ],
                            value: 'A0',
                            fontSize: 11,
                            bgColor: EntryStatic.colorSet.block.darken.HARDWARE,
                            arrowColor: EntryStatic.colorSet.arrow.default.HARDWARE,
                        },
                    ],
                    events: {},
                    def: {
                        params: [null],
                    },
                    paramsKeyMap: {
                        PORT: 0,
                    },
                    func(sprite, script) {
                        return script.getStringField('PORT');
                    },
                },
                // ...
            };
        }
    })();
})();

module.exports = Entry.ArduinoLite;




통신방법

디바이스와 통신하는 방법에는 아래 2가지가 있습니다.

지속 통신

단건 통신

Entry.hwLite.serial.sendAsyncWithThrottle

파라미터 타입 선택적 설명
data Buffer | string 기기에 송신할 데이터입니다. string 타입일경우 utf8로 인코딩되어 송신됩니다.
isResetReq boolean ✔️ 데이터를 송신한 이후에 기기로부터 응답을 받지 않고 함수를 종료합니다.
callback Function ✔️ 함수가 존재할경우, 송수신 완료 후 callback(value)값을 리턴합니다.

기타 웹연결 관련 함수들

Entry.playground.addHardwareLiteModule

웹연결에 사용할 모듈을 선택하는 함수입니다.
파라미터로 Entry.모듈명(ex. Entry.Neobot)을 넣으면 해당 하드웨어가 선택됩니다.
실제 운영 엔트리WS에서는 ‘브라우저로 연결하기’ => ‘팝업에서 모듈 선택 후 불러오기’ 까지 진행하면 자동으로 이 함수가 실행되지만, entryjs만 사용한 개발환경에서는 위 팝업을 사용할 수 없기 때문에 직접 함수를 실행시켜주셔야 합니다.

파라미터 타입 선택적 설명
module EntryHardwareBlockModule 웹연결에 사용할 모듈객체입니다.

Entry.hwLite.connect

웹연결 연결실행 함수입니다.

Entry.hwLite.disconnect

웹연결 연결해제 함수입니다. 가급적 직접 호출보다는 ‘연결 해제하기’ 버튼을 사용해주세요.

Entry.hwLite.serial.handleConnectErrorInEngineRun

연결중 기기가 멈추거나 화면이 멈추는 등, 강제종료가 필요한 상황에 사용하는 함수입니다.

Entry.hwLite.getConnectFailedMenu

연결실패화면을 출력해야 할 때 사용합니다.

HwLite_failedMenu1


커스텀 프롬프트 모달 사용하기

기기를 연결하고 사용할때, 사용자로부터 입력값을 받아야 하는 경우가 있습니다.
하드웨어 웹연결에서는 커스텀 프롬프트 모달을 통해 기기연결전에 사용자로부터 입력값을 받아와 Entry.hwLite.customPromptPayload에 저장하고 언제든 읽어올 수 있습니다.

모듈클래스 파일에 설정값 추가하기

커스텀 프롬프트 모달을 사용하기 위해서는 모듈클래스.js 파일에 설정값을 추가해 주어야 합니다.

'use strict';

(function () {
    Entry.ArduinoLite = new (class ArduinoLite {
        constructor() {
            this.id = '010101'; // id는 6자리 모두 입력해야 합니다.
            this.name = 'ArduinoLite';
            this.title = {
                ko: '핑퐁 G2',
                en: 'PingPong G2',
            };
            ...
            // INFO: 하드웨어 연결 전, 사용자에게 값을 받아올 커스텀 프롬프트 설정
            this.customPrompt = {
                // 모달의 상단 타이틀 문구
                title: '그룹 번호 입력',
                // 모달의 중앙 콘텐츠 문구
                description:
                    '연결할 기기의 그룹 번호를 입력해 주세요.\n 별도로 지정하지 않았다면 00을 입력합니다.',
                // 기본값
                defaultValue: '00',
                // 좌측 취소 버튼 문구
                negativeButtonText: '취소',
                // 우측 확인 버튼 문구
                positiveButtonText: '설정',
            };
            ...
        }
    })();
})();

module.exports = Entry.ArduinoLite;

각 속성의 코드상 내용은 customPropmt 타입 정의에서 확인 할 수 있습니다.

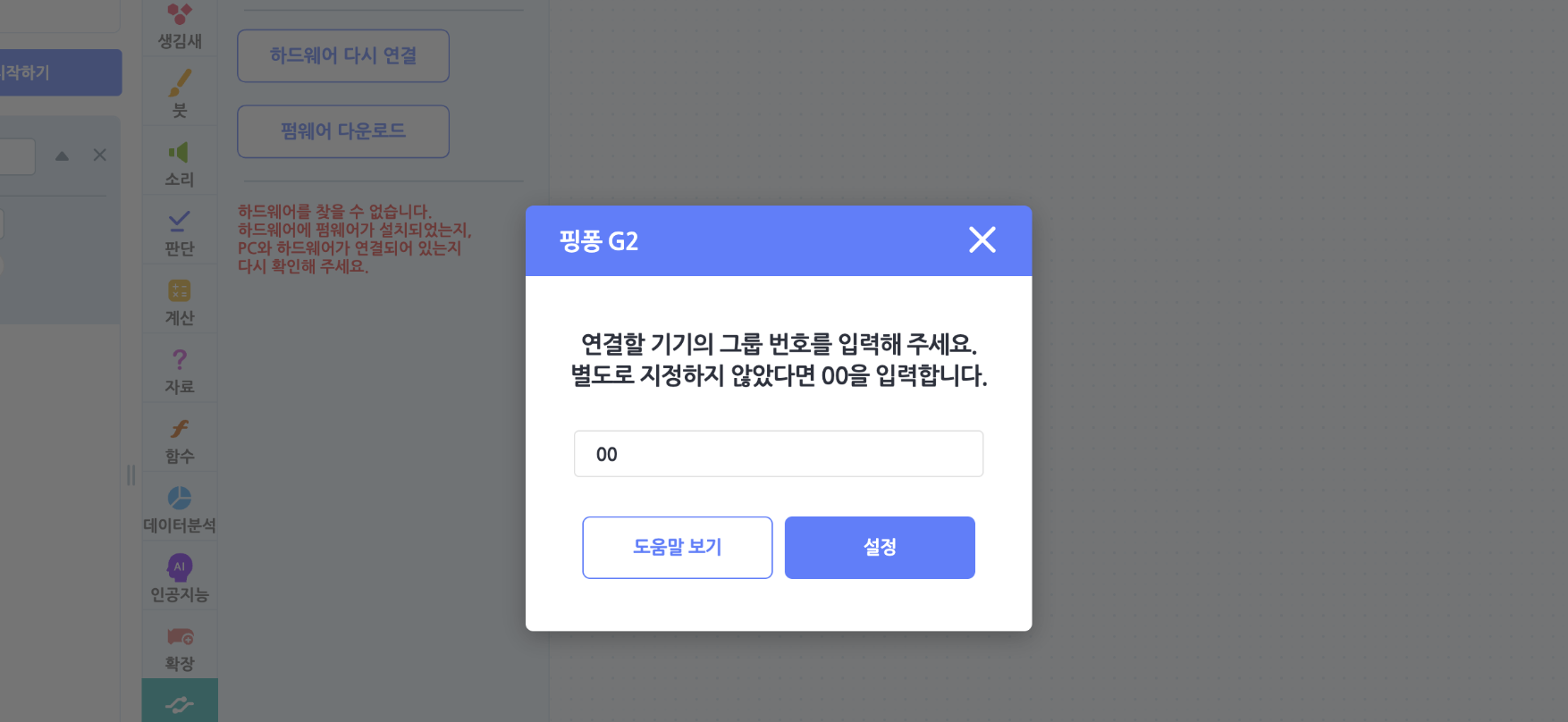

설정값을 추가한 뒤, 사용자가 모듈을 선택하고 나면 아래와 같은 프롬프트 창이 나타나게 됩니다.
HwLite_customPrompt1

이 프롬프트에서 사용자에게 입력받은 값은 Entry.hwLite.getCustomPromptPayload()함수로 호출해서 불러올 수 있습니다.

entryjs 단독으로 테스트하기

이 프롬프트 모듈을 사용하기 위해선, entry-tool 라이브러리를 사용해야 합니다.
하지만 많은 하드웨어 개발사에서 entryjs만을 사용해 개발&테스트를 진행하기에 좀 더 간단한 테스트방법이 있습니다.

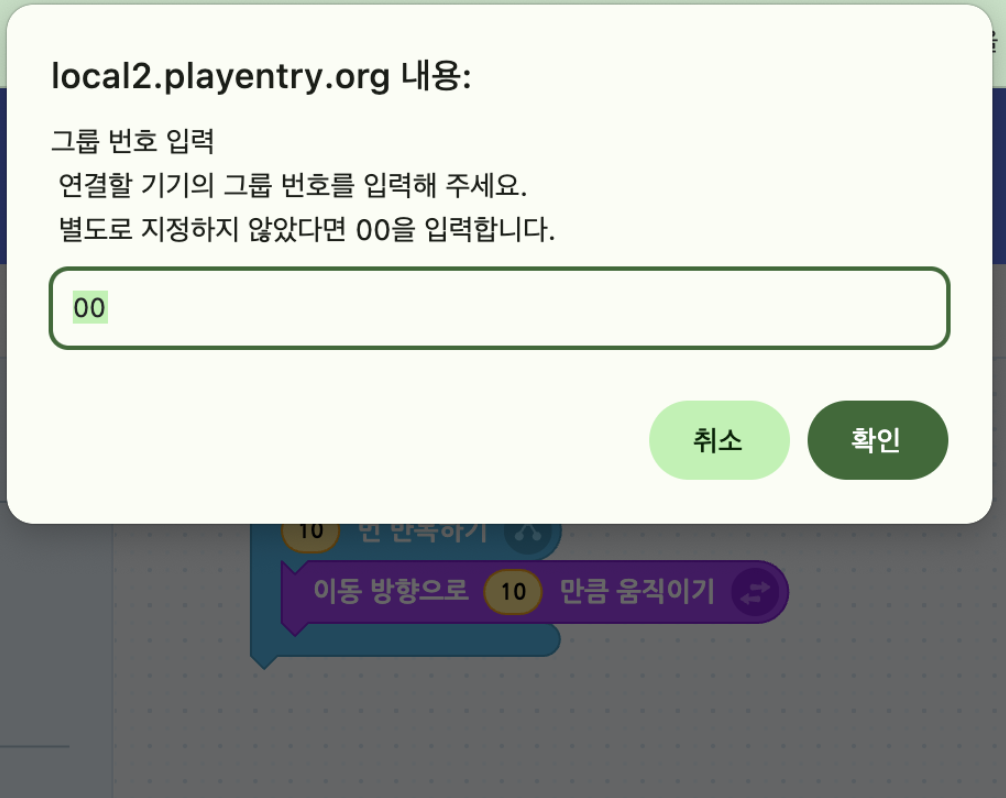

f12키로 브라우저 콘솔을 띄운 후, Entry.hwLite.testCustomPromptPayload() 함수를 호출하면 임시 프롬프트를 사용할 수 있습니다. 이 프롬프트에 입력한 값은 위와 동일하게 저장되어 Entry.hwLite.getCustomPromptPayload()함수로 호출할 수 있습니다.

HwLite_customPrompt2

실제 유저가 사용할때는, 모듈을 선택한 뒤 나타나는 창을 콘솔로 임의호출하는 것이기 때문에 Entry.playground.addHardwareLiteModule(Entry.모듈클래스명) 함수를 호출해 모듈설정을 완료한 후에 사용이 가능합니다.


테스트하기

다음 2가지 방법으로 테스트하실수 있습니다.

A. entryjs와 entry-tool을 함께 적용하고 계시다면 어려움없이 하드웨어 탭에서 ‘브라우저로 연결하기’ > 모듈선택 > 포트선택으로 테스트하실수 있습니다.
B. entryjs에서 yarn serve만으로 테스트하고 계시다면, 아래 순서로 진행해주세요

혹시 연결이 정상적으로 진행되지 않는다면 Entry.모듈명과 Entry.HARDWARE_LITE_LIST[‘모듈ID’] 이 존재하는지 확인 부탁드립니다, 둘중 하나라도 없다면 정상동작하지 않습니다. 모듈의 name, id 등을 체크해주세요.

←
